La SMART è il nuovo centro di curvatura completamente elettrico (8 assi) con programmazione grafica visuale in 3D (VGP3D) che integra brillantemente diverse esigenze:
destro e sinistro in processo
multiraggio
carico e scarico automatico integrato nella macchina, consentendo alla macchina di lavorare in autonomia per lungo tempo senza supervisione dell’operatore
layout compatto
Idonea per tubi con diam. fino a 28 mm, la SMART presenta le seguenti particolarità:
-curvatura a raggio fisso e variabile
-tutte le regolazioni macchine da CNC (bloccaggio, slitta mobile, anima e raggi medi)
-salvataggio dei dati di setup unitamente al programma pezzo
-ripetibilità e precisione costante nel tempo
-economicità di esercizio (risparmio energetico fino al 50% rispetto a soluzioni elettro-idrauliche)
-ECO-compatibilità: nessun olio da smaltire, rumorosità inferiore a 70dba
-Costo d’investimento contenuto
-Semplicità di utilizzo
La programmazione avviene con il software di programmazione grafica tridimensionale BLM VGP3D che consente:
-simulazione automatica della fattibilità del pezzo e il relativo ciclo ottimale (in termini di tempi e costi)
-analisi della fattibilità del pezzo sul monitor con la segnalazione di eventuali collisioni della macchina e del tubo
-creazione ed esecuzione immediata del programma macchina con l’inserimento dei soli dati geometrici del tubo.

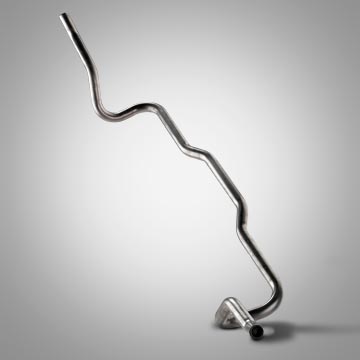

Particolarmente idonea per la curvatura di tubi con forme complesse, a più raggi, anche pre-assemblati (flange, sagomature etc.) che vengono usualmente utilizzati nel settore automobilistico (idraulici, climatizzazione, alimentazione) e del condizionamento, del riscaldamento e della refrigerazione.
Capacità :
capacità massima curvatura tubo tondo lega Ø 28 x 1,5 mm
capacità massima curvatura tubo tondo ferro Ø 22 x 2 mm – Ø 25 x 1,2 mm
capacità massima curvatura tubo tondo acciaio inossidabile Ø 20 x 1,5 mm
capacità di legare piegatura Ø 14 mm
Produzione media 3000-3600 grucce / ora
